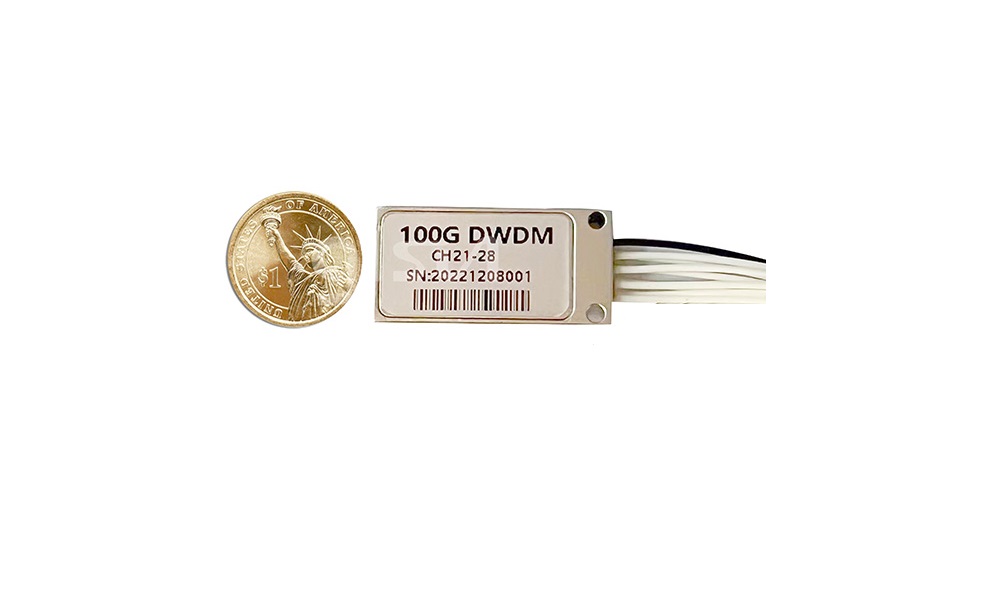

桂林光隆科技集團股份有限公司的100GHz/200GHz超緊湊型密集波分復用器 (DWDM) 是采用基于薄膜濾波器 (TTF) 技術和超低插入自由空間技術的多層結構光學平臺的集成微光學模塊,可用于 NG-PON2 應用。
產品特性
·低插入損耗
·高品質和可靠性
產品應用
·高速網絡
·相干光學
·光纖傳感器
·研究
參數 |
單位 |
指標值 |
|
通道數 |
|
8 |
|
中心波長 |
nm |
C-band, ITU Grid |
|
濾波器類型 |
|
100GHz |
|
通道帶寬(0.5dB) |
nm |
>0.32 |
|
插入損耗 |
dB |
≤2.0 |
|
隔離度 |
相鄰信道 |
dB |
≥30 |
非相鄰信道 |
dB |
≥40 |
|
偏振相關損耗 |
dB |
≤0.3 |
|
回波損耗 |
dB |
≥50 |
|
光功率 (CW) |
mW |
≤500 |
|
光纖長度 |
M |
≥1.0 |
|
光纖類型 |
|
G657 A2 fiber, bare fiber or 900um jacket |
|
連接頭 |
|
無 |
|
工作溫度 |
℃ |
-5 ~ +55 |
|
存儲溫度 |
℃ |
-40 ~ +85 |
|
尺寸 |
mm |
29x14.5x6.5 |
|
備注: 1. 支持定制 2. 以上參數不包含連接頭 |
SUN-UCDWDM-A-B-C-D-E
A |
B |
C |
D |
E |
通道間隔 |
ITU Grid波長 |
光纖類型 |
光纖長度 |
連接頭類型 |
100: 100 GHz 200: 200 GHz |
21: C21-28 23: C23-30 X: 其他 |
25: 250um Bare Fiber 90: 900um Loose Tube X: 其他 |
07: 0.7m 10: 1.0m X: 其他 |
OO: None FU: FC/UPC FA: FC/APC SU: SC/UPC SA: SC/APC X: 其他 |
